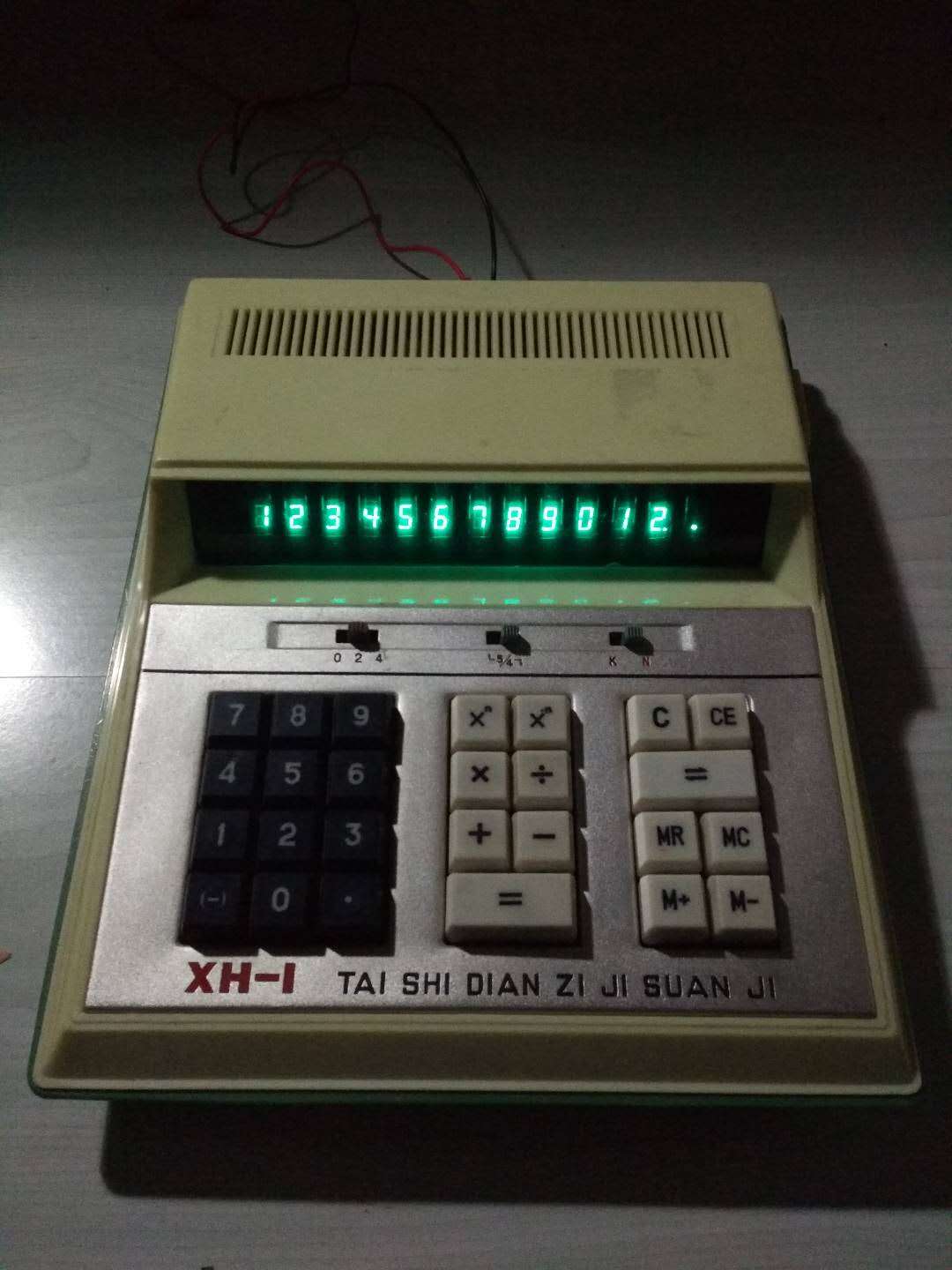

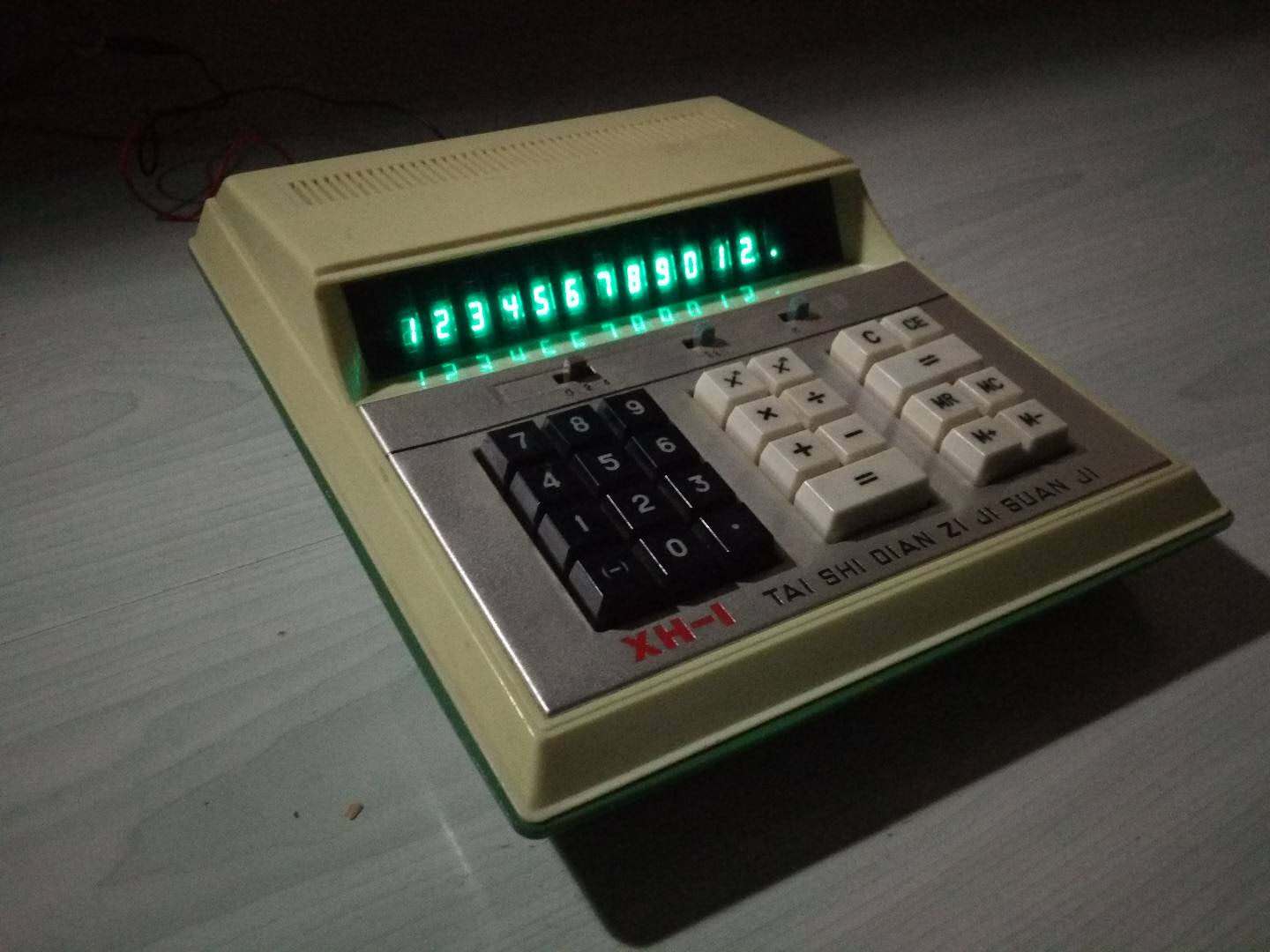

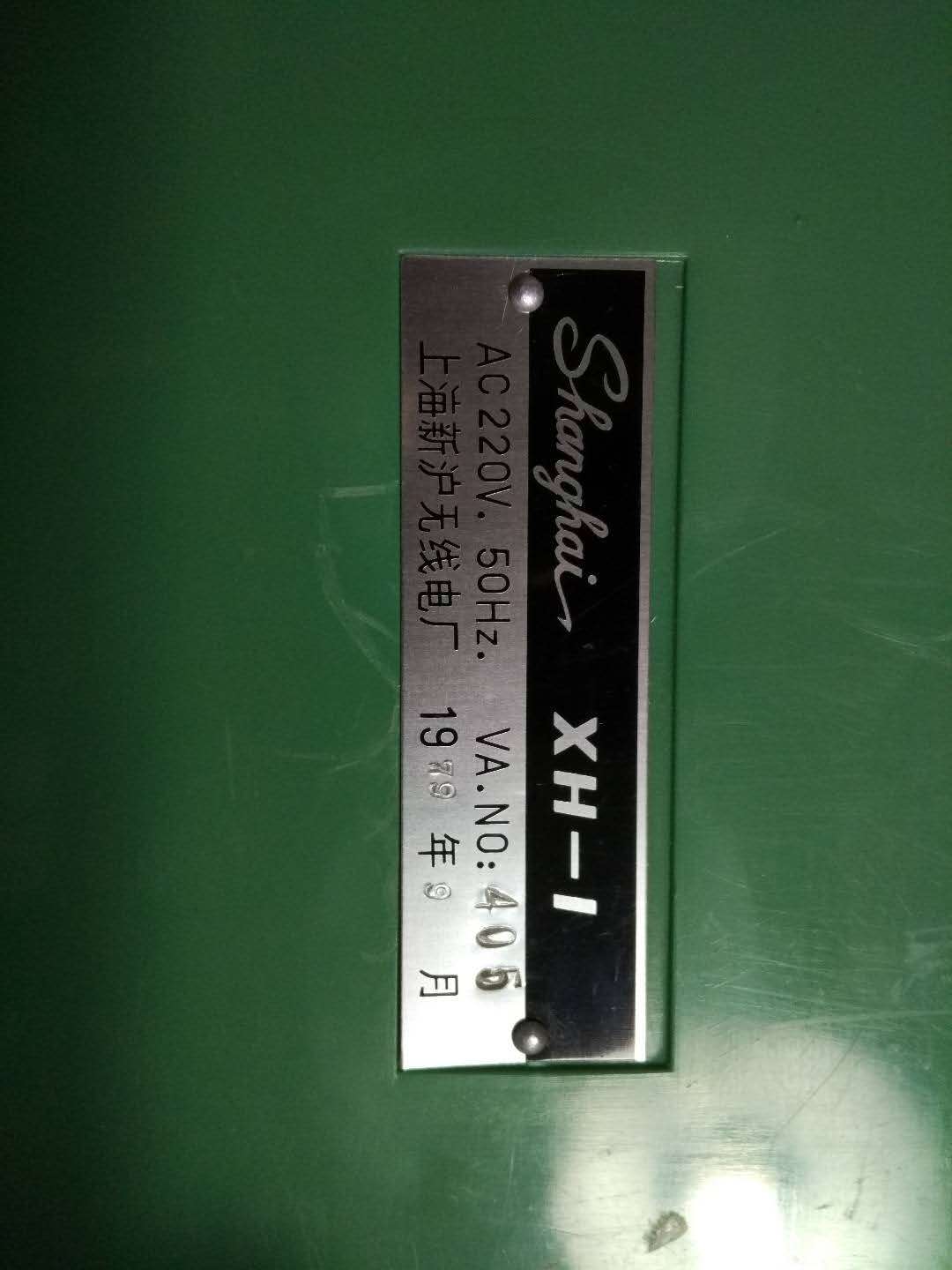

这是一台上海新沪无线电厂生产的荧光管计算器,型号为XH-1,出厂日期为1979年9月。上电后正常开机。除了正常的加减乘除四则运算,还可以进行乘方开方和四舍五入计算。显示屏是荧光电子管,幽幽的绿光挺漂亮的。

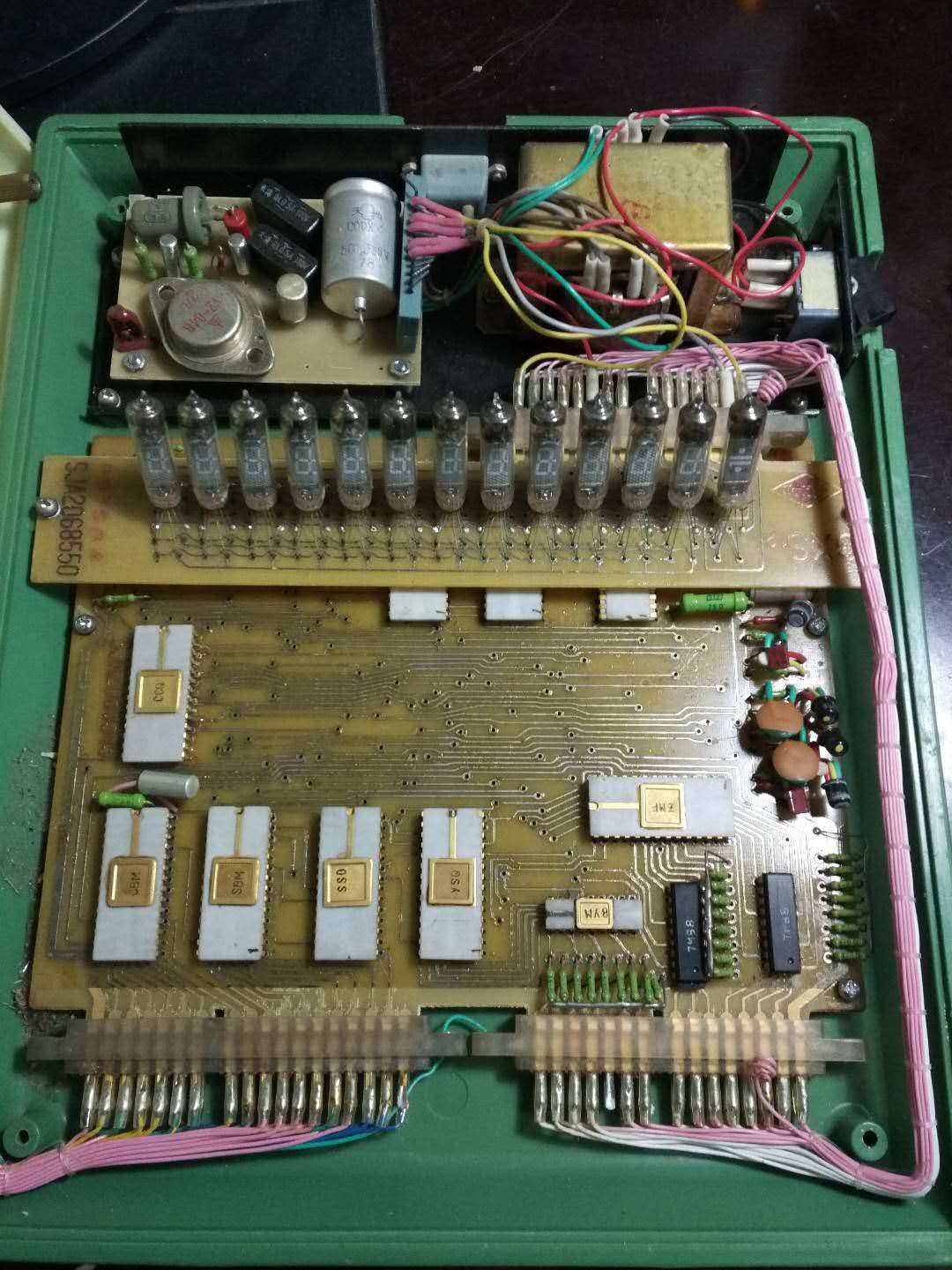

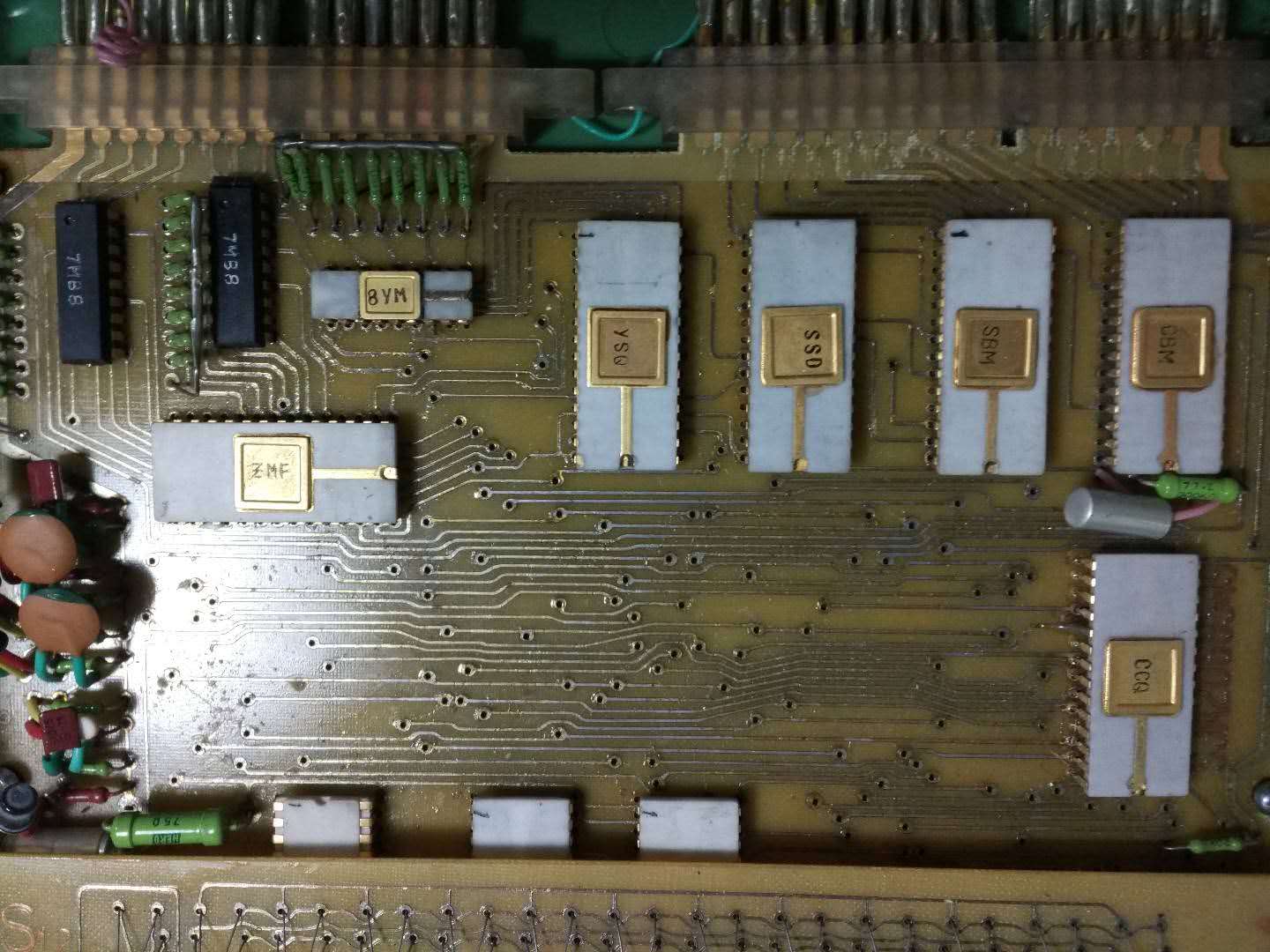

拆开后里面很干净。 最上面是电源转换电路,中间是数码管,下面是主电路板,还有数据总线,真的是归总到一捆的线啊。电路板的细节,具体用的什么集成块看不出来了,只能通过上面的字母,大概能看出来是数据存贮器、代码寄存器和延时器。

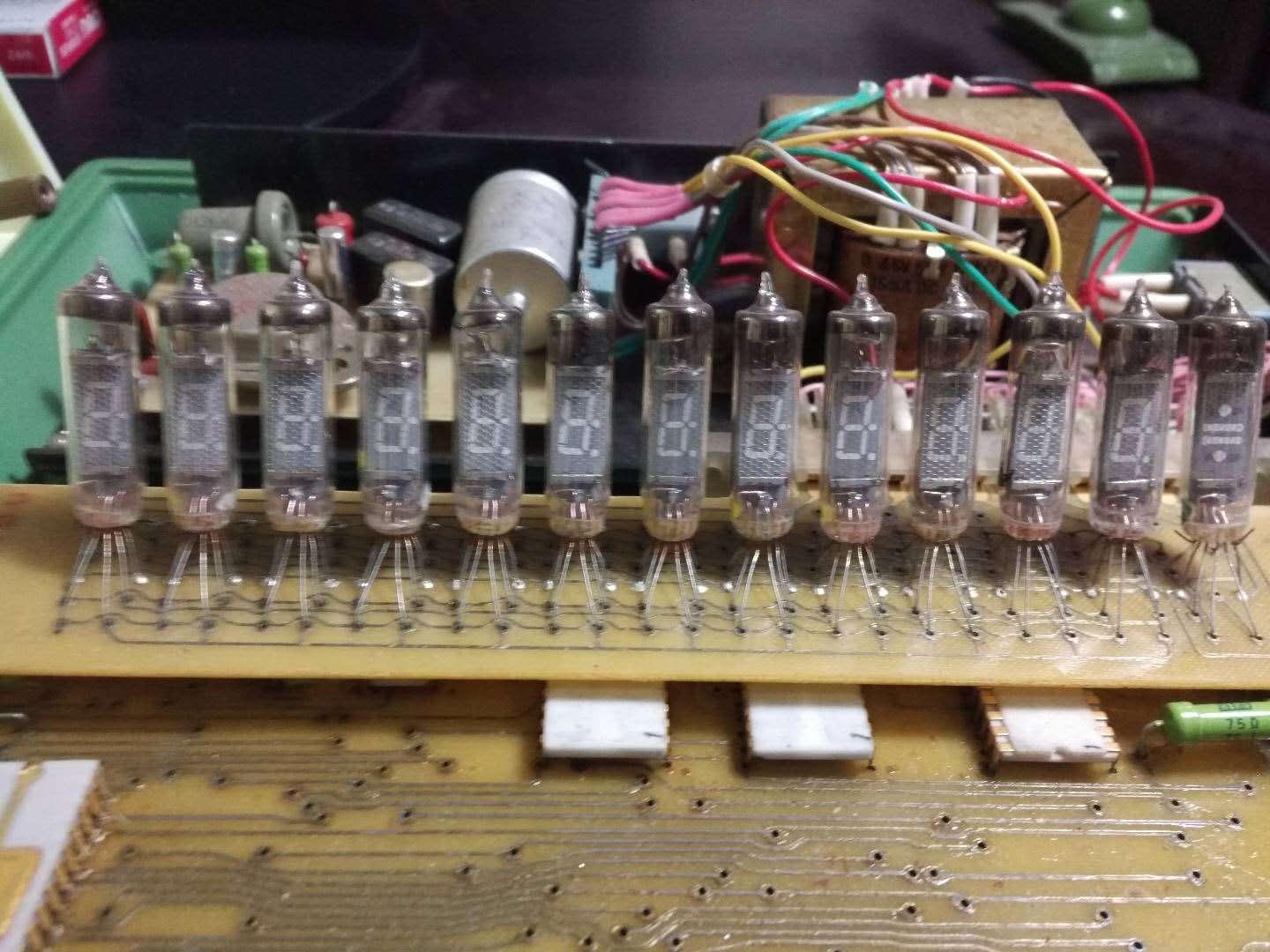

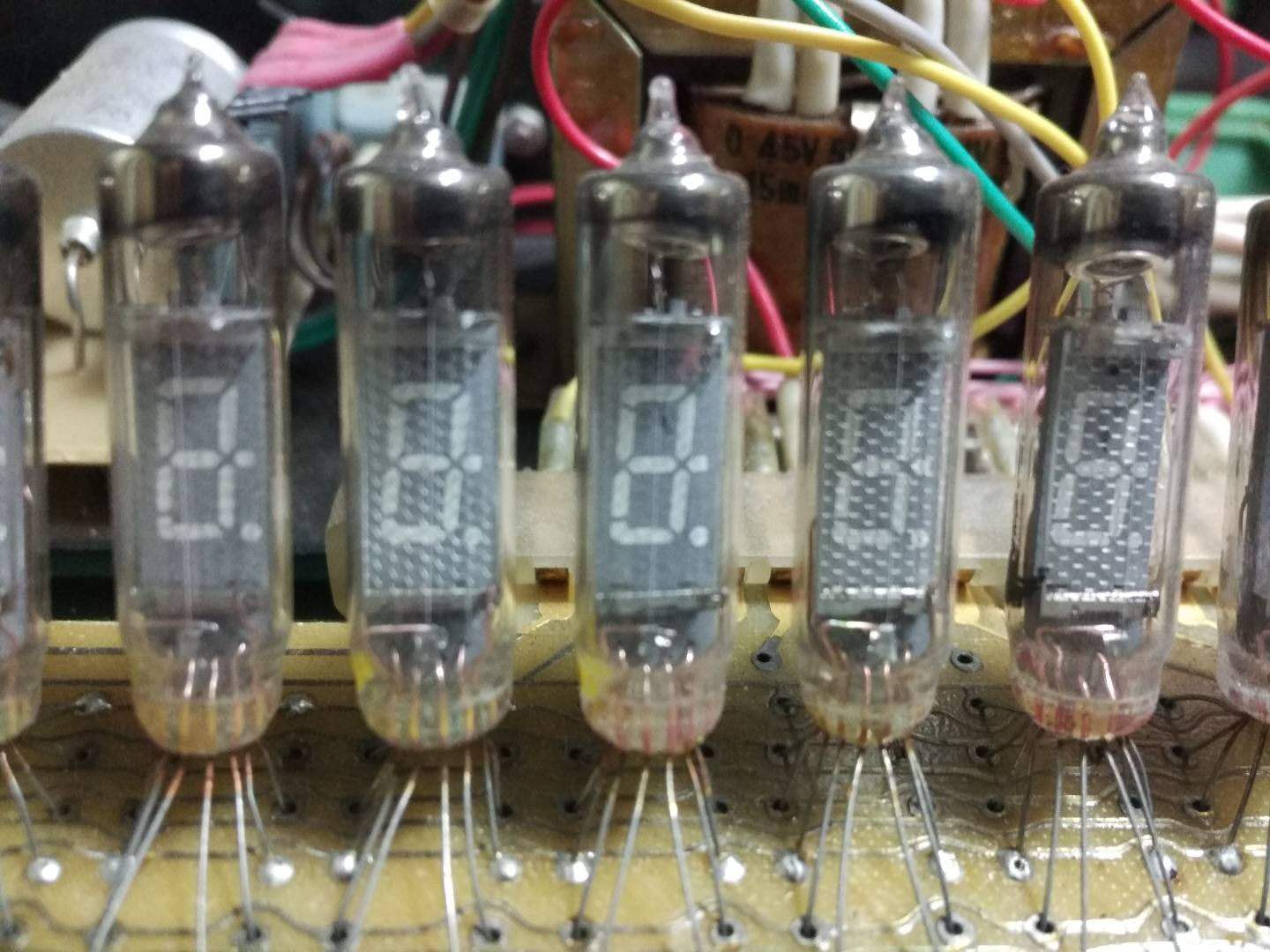

计算器的显示屏采用的是13只YS9-3真空荧光数码管,其中一位是符号位。真空荧光管(VFD)也是一种电子管,是从真空电子管发展而来的一种显示器件,由发射电子的阴极(直热式,统称灯丝)它利用电子撞击荧光粉,使荧光粉发光,是一种自身发光显示器件。相比普通的液晶显示屏,VFD在光线不佳的地方也能正常使用。

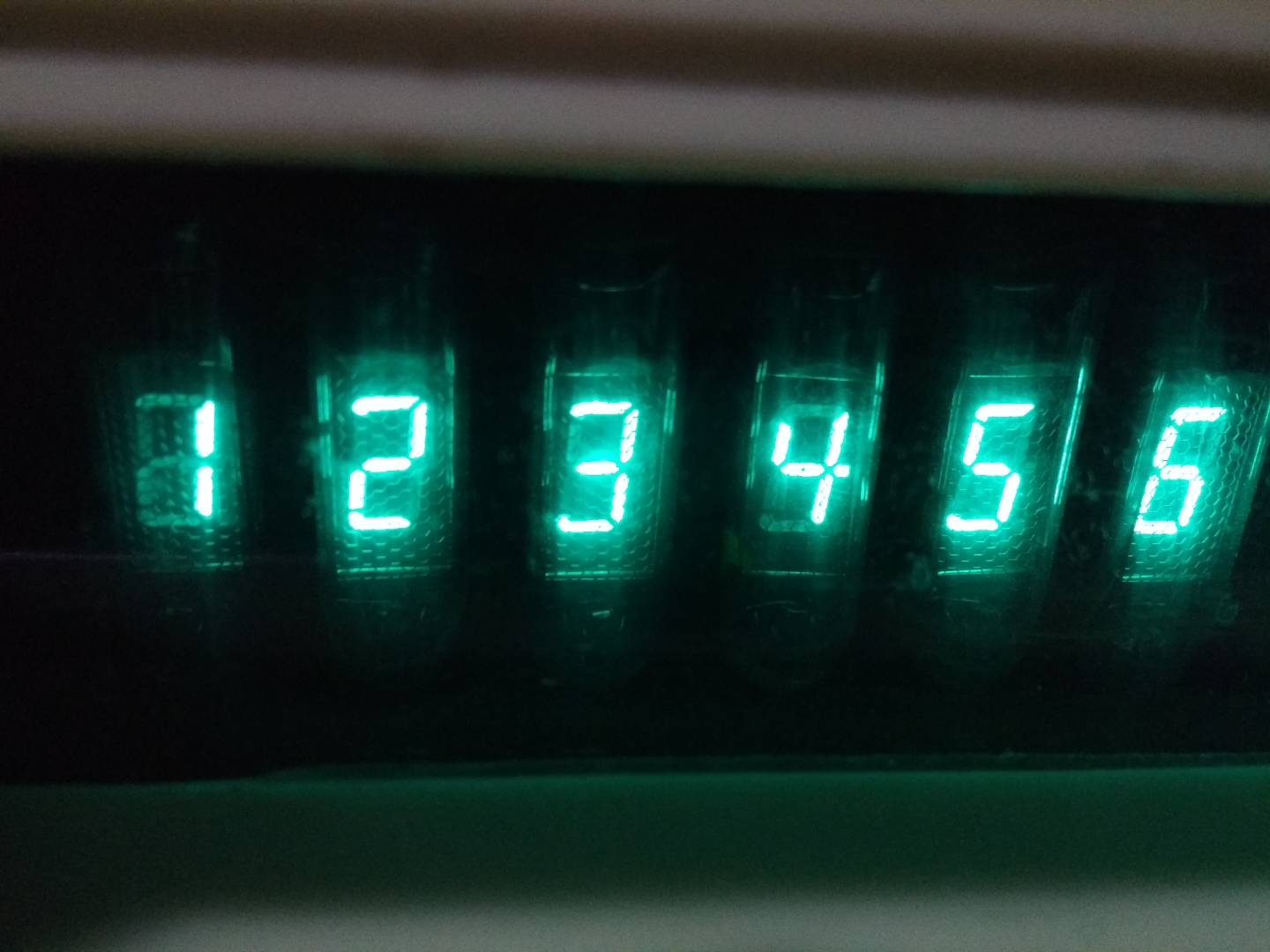

荧光数码管的数码字形分为九段,就是九个阳极(其中包括小数点),相应 a,b,c,d,g,h,i (i是显示小数点),通常是用逻辑电路来控制几个阳极一起起辉,显示出相应的字形,灯丝就是阴极。如要显示“4”,只要点亮b,c,d,e,g就可以了。注意这个4的显示比现在的液晶显示的4在中边多了一个小点。
